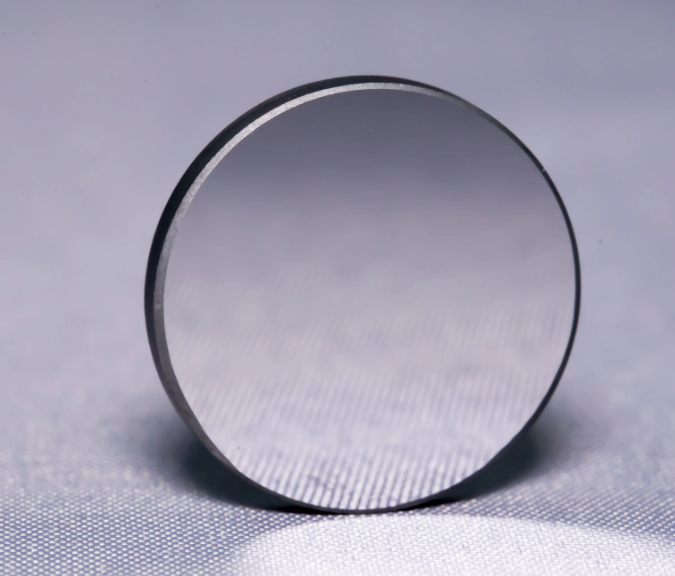

砷化镓窗口片
| 可加工形状 | 圆形、矩形、多边形及其他形状 |
| 尺寸范围 | 直径（最大对角线）：Φ8-Φ80mm |
| 厚度：0.05-50mm | |
| 面型 | 反射PV优于1/4λ，透射PV优于1/10λ |
| 光洁度 | 10-5 20-10 40-20 |
| 表面粗糙度 | 小于5nm |
| 平行度 | 小于20″ |
| 镀膜 | 可根据客户要求定制镀膜 |
砷化镓（GaAs）晶体的化学稳定性好，硬度高，抗恶劣环境能力极强。它在2000nm-14000nm光谱范围内有很好的透过率，广泛应用于热红外成像系统，大功率CO2激光光学系统和FLIR系统，在现场环境很差，光学镜头和窗口需要反复擦拭的情况下，砷化镓常被用来代替硒化锌作为红外镜头或窗口的材料。
理化性质
| 密度（ g/cm3） | 5.32 |
| 熔点（℃） | 1238 |
| 热膨胀系数（1/℃） | 5.7*10^-6@300K |
| 介电常数 静态/高帧 | 12.85/10.88@300K |
| 体弹模量（GPa） | 101.32 |
| 剪切模量（GPa） | 55.66@298K |
| 热导率（J/k.m.s） | 55@300K |
| 热容量（J/g.k） | 0.32 |
| knoop硬度(kg/mm2) | 731 |
| 水溶性（g/l） | 1.7 |
| 杨氏模量(GPa) | 138.5@298K |
| 泊松比 | 0.31@293K |
光学性质
| 通过波长范围 | 1000nm-14000nm |
| 吸收系数（1/cm） | 0.01@1500nm-11000nm |
| 热光系数 ，dn/dT（1/K） | 160-120*10^-6%@3000nm-12000nm |
折射率随波长的变化
| 波长（nm） | 折射率（n） | 波长（nm） | 折射率（n） |
| 4000 | 3.31 | 14500 | 2.82 |
| 8000 | 3.34 | 15000 | 2.73 |
| 10000 | 3.13 | 17000 | 2.59 |
| 11000 | 3.04 | 19000 | 2.41 |
| 13000 | 2.97 | 21900 | 2.12 |
| 13700 | 2.89 |
上一篇：没有了
下一篇：没有了
