氟化钙、氟化镁
| 可加工形状 | 圆形、矩形、多边形及其他形状 |
| 尺寸范围 | 直径（最大对角线）：Φ8-Φ80mm |
| 厚度：0.05-50mm | |
| 面型 | 反射PV优于1/4λ，透射PV优于1/10λ |
| 光洁度 | 10-5 20-10 40-20 |
| 表面粗糙度 | 小于5nm |
| 平行度 | 小于20″ |
| 镀膜 | 可根据客户要求定制镀膜 |
氟化钙（GaF2）和氟化镁（MgF2）晶体硬度高，抗机械冲击和热冲击能力强，在紫外、可将光和红外波段具有良好的透过率，广泛用于激光、红外光学、紫外光学和高能探测器等领域，特别是它们在紫外波段的光学性能很好，是目前已知的紫外截止波段的光学晶体，透过率高，荧光辐射很小，是紫外光电探测器、紫外激光器和紫外光学系统的理想材料。与氟化钙（GaF2）不同的是，氟化镁（MgF2）是一种双折射晶体。
理化性质
| 氟化钙 | 氟化镁 | |
| 密度（ g/cm3） | 3.18 | 3.177 |
| 熔点（℃） | 1360 | 1255 |
| 介电常数 | 6.76@1HMZ | 4.87@1HMZ（平行C轴）5.44@1HMZ（垂直C轴） |
| 化学纯度（%） | 99.9996 | 99.9996 |
| 热膨胀系数（1/℃） | 18.85*10^-6 | 13.7*10^-6（平行C轴）8.48*10^-6（垂直C轴） |
| 7.3*10^-6@373K | 7.0*10^-6@373K | |
| 热导率（J/k.m.s） | 9.71 | 0.3@27℃ |
| 热容量（J/g.k） | 0.854 | 1.003@298K |
| knoop硬度(kg/mm2) | 158.3 | 415 |
| 剪切模量（GPa） | 33.77 | 15.66 |
| 杨氏模量(GPa) | 75.8 | 138.5 |
| 泊松比 | 0.26 | 0.276 |
光学性质
| 氟化钙 | 氟化镁 | |

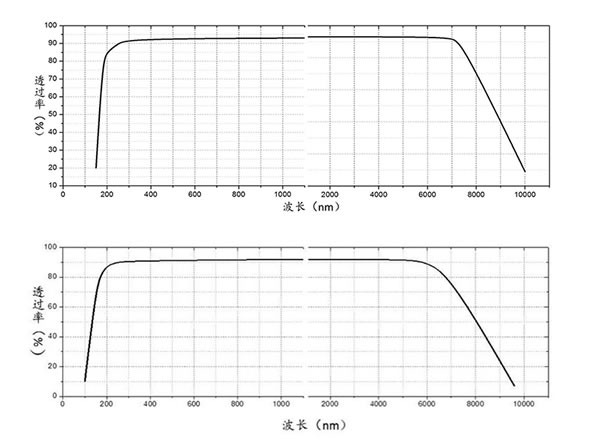

| 通过波长范围 | 130nm-10000nm | 110nm-7500nm |
| 折射率不均匀性（ΔN/N） | ＜3*10^-6@632.8nm | |
| 反射损耗（2面） | 5.4%@5000nm | 11.2%@120nm |
| 5.1%@1000nm | ||
| 热光系数 ，dn/dT（1/℃） | -10.6*10^-6 | 2.3*10^-6@400mnm |
折射率随波长的变化
| 氟化钙 | |||
| 波长 (nm) | 折射率 (n) | 波长 (nm) | 折射率 (n) |
| 190 | 1.51 | 2650 | 1.42 |
| 210 | 1.49 | 3900 | 1.41 |
| 250 | 1.47 | 5000 | 1.40 |
| 330 | 1.45 | 6200 | 1.38 |
| 410 | 1.44 | 7000 | 1.36 |
| 880 | 1.43 | 8220 | 1.34 |
| 氟化镁 | ||
| 波长 (nm) | 折射率1 (n) | 折射率2(n) |
| 200 | 1.42 | 1.43 |
| 230 | 1.41 | 1.42 |
| 270 | 1.40 | 1.41 |
| 340 | 1.39 | 1.40 |
| 560 | 1.38 | 1.39 |
上一篇：没有了
下一篇：没有了
