硫化锌窗口片
| 可加工形状 | 圆形、矩形、多边形及其他形状 |
| 尺寸范围 | 直径（最大对角线）：Φ8-Φ300mm |
| 厚度：0.05-50mm | |
| 面型 | 反射PV优于1/4λ，透射PV优于1/10λ |
| 光洁度 | 10-5 20-10 40-20 |
| 表面粗糙度 | 小于5nm |
| 平行度 | 小于20″ |
| 镀膜 | 可根据客户要求定制镀膜 |
理化性质
| 硫化锌 | 多光谱硫化锌 | |
| 密度（ g/cm3） | 4.09 | 4.09 |
| 熔点（℃） | 1827 | 1827 |
| 电阻率 Ω.CM | ~10^12 | ~10^13 |
| 化学纯度（%） | 99.9996 | 99.9996 |
| 热膨胀系数（1/℃） | 6.6*10^-6@273K | 6.3*10^-6@273K |
| 7.3*10^-6@373K | 7.0*10^-6@373K | |
| 热导率（J/k.m.s） | 16.7@298K | 27.2@298K |
| 热容量（J/g.k） | 0.469@298K | 0.515@298K |
| knoop硬度(kg/mm2) | 200-235 | 160 |
| 抗弯曲强度（MPa） | 103 | |
| 杨氏模量(GPa) | 74.5 | 74.5 |
| 泊松比 | 0.29 | 0.28 |

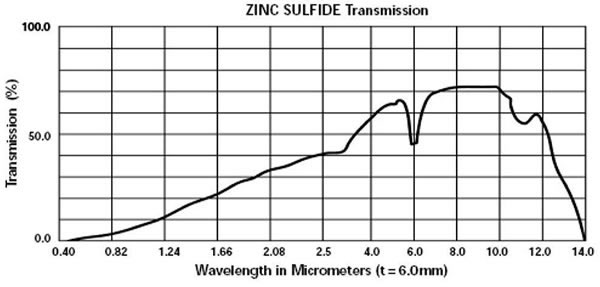

光学性质
| 硫化锌 | 多光谱硫化锌 | |
| 通过波长范围 | 1000nm-14000nm | 370nm-14000nm |
| 折射率不均匀性（ΔN/N） | ＜7.3*10^-4@10600nm | ＜0.2*10^-4@632.8nm |
| 吸收系数（1/cm） | 0.2@10600nm | 0.2@10600nm |
| 热光系数 ，dn/dT（1/K，298-358K） | 4.6*10^-5@1150nm | 5.43*10^-5@632.8nm |
| 4.3*10^-5@3390nm | 4.21*10^-5@1150nm | |
| 4.1*10^-5@10600nm | 3.87*10^-5@3390nm |
折射率随波长的变化（硫化锌20℃）
| 波长（nm） | 折射率（n） | 波长（nm） | 折射率（n） |
| 620 | 2.355 | 9800 | 2.203 |
| 1000 | 2.292 | 10600 | 2.192 |
| 3800 | 2.253 | 11400 | 2.180 |
| 5000 | 2.246 | 12200 | 2.167 |
| 7000 | 2.232 | 13800 | 2.132 |
| 9000 | 2.212 | 14200 | 2.126 |
折射率随波长的变化（多光谱硫化锌20℃）
| 波长（nm） | 折射率（n） | 波长（nm） | 折射率（n） |
| 400 | 2.545 | 8000 | 2.223 |
| 1010 | 2.292 | 9000 | 2.213 |
| 2060 | 2.264 | 10000 | 2.201 |
| 3500 | 2.255 | 11250 | 2.183 |
| 4500 | 2.250 | 12000 | 2.171 |
| 5000 | 2.247 | 13000 | 2.153 |
上一篇：多光谱硫化锌
下一篇：没有了
