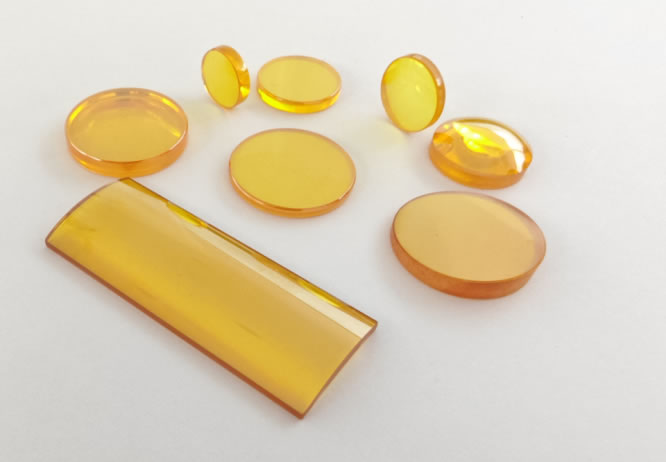

硒化锌窗口片
| 可加工形状 | 圆形、矩形、多边形及其他形状 |
| 尺寸范围 | 直径（最大对角线）：Φ8-Φ300mm |
| 厚度：0.05-50mm | |
| 面型 | 反射PV优于1/4λ，透射PV优于1/10λ |
| 光洁度 | 10-5 20-10 40-20 |
| 表面粗糙度 | 小于5nm |
| 平行度 | 小于20″ |
| 镀膜 | 可根据客户要求定制镀膜 |
| 密度（ g/cm3） | 5.27 |
| 熔点（℃） | 1525 |
| 电阻率 Ω.CM | ~10^12 |
| 化学纯度（%） | 99.9996 |
物理性质
| 热膨胀系数（1/℃） | 7.1*10^-6@273K |
| 7.8*10^-6@373K | |
| 8.3*10^-8@473K | |
| 热导率（J/k.m.s） | 18.0@298K |
| 热容量（J/g.k） | 0.339@298K |
| knoop硬度(kg/mm2) | 110 |
| 抗弯曲强度（MPa） | 55 |
| 杨氏模量(GPa) | 67.2 |
| 泊松比 | 0.28 |
光学性质
| 通过波长范围 | 500nm-22000nm |
| 折射率不均匀性（ΔN/N） | ＜3*10^-6@632.8nm |
| 吸收系数（1/cm） | 5.0*10^-3@1300nm |
| 7.0*10^-4@2700nm | |
| 4.0*10^-4@3800nm | |
| 4.0*10^-4@5250nm | |
| 5.0*10^-4@10600nm | |
| 热导率（J/k.m.s） | 1.07*10^-4@632.8nm |
| 热容量（J/g.k） | 7.0*10^-5@1150nm |
| knoop硬度(kg/mm2) | 6.2*10^-5@3390nm |
| 抗弯曲强度（MPa） | 6.1*10^-5@106000nm |
折射率随波长的变化
| 波长（nm） | 折射率（n） | 折射率（n） | 波长（nm） |
| 620 | 2.5994 | 10600 | 2.4028 |
| 1000 | 2.4892 | 13000 | 2.3850 |
| 3800 | 2.4339 | 14600 | 2.3705 |
| 5000 | 2.4295 | 16600 | 2.3487 |
| 7000 | 2.4218 | 17800 | 2.3333 |
| 9000 | 2.4122 | 18200 | 2.3278 |
上一篇：硒化锌
下一篇：没有了
